Jak číst nejistotu plochy

Procentní údaj lze převést na velikost odhadu v m²:

plocha × odhad v procentech / 100

Ilustrační příklad

Představte si plochu 40 m² se zobrazeným odhadem 3 %. Přepočet je:

40 × 3 / 100 = 1,2 m²

Příklad vysvětluje jednotky. Není to výsledek zákaznického projektu nebo změřená přesnost SamMetry. Ze samotného procenta nelze tvrdit, že skutečná plocha určitě leží mezi 38,8 a 41,2 m², ani k takovému rozpětí připojit pravděpodobnost 95 %.

Vyjádření intervalu se známou úrovní spolehlivosti potřebuje doložený postup a předpoklady. Rozdíl mezi kombinovanou a rozšířenou nejistotou popisují metrologické pokyny NIST, část 6. Tyto obecné pokyny nepotvrzují metodiku SamMetry.

Interní model SamMetry rozlišuje šest skupin příspěvků. Jde o pomocný odhad založený na pravidlech modelu, nikoli o terénně ověřenou toleranci.

Tyto příspěvky pokrývají vybrané vlivy modelu. Nízké číslo nevylučuje chybu, kterou vstupy nebo model nerozpoznaly: například referenci převzatou ze špatné roviny, opomenutý otvor nebo dvojí započtení plochy.

Hrubá plocha vychází z obrysu konstrukce. Čistá plocha vzniká po odečtení otvorů a dalších vyznačených odečtů. Před potvrzením ověřte, že každý odečet patří ke správné konstrukci a není zahrnutý dvakrát.

Procento vždy čtěte společně s tím, zda jde o jednotlivý prvek, fotografii nebo souhrn. Nepřevádějte údaj pro jeden prvek automaticky na celý dům.

Čistá plocha je rozdílem několika údajů. Pokud ji používáte dál ve výpočtu, zkontrolujte nejen výsledné číslo, ale také obrys a všechny odečty, ze kterých vzniklo.

Pokud několik ploch používá stejné chybné měřítko, chyba ovlivní všechny. Rozdělení fasády do deseti polygonů samo nevytvoří deset nezávislých měření.

U souhrnu proto sledujte společné podklady a možné společné chyby. Obecné skládání nejistot musí zohlednit závislosti mezi vstupy; tento princip uvádějí pokyny NIST, část 5. Menší souhrnné procento samo nedokládá, že se skutečná plocha zpřesnila.

1. Ověřte rovinu a fotografii. Podklad musí odpovídat měřené konstrukci. Nejasné hranice nebo části v jiné hloubce řešte samostatně.
2. Prověřte reference. Vraťte se k zapsané skutečné délce, jednotkám a označeným bodům. Použijte druhý nezávisle změřený rozměr, pokud jej máte.
3. Zkontrolujte perspektivu v obou směrech. Srovnané svislice samy nepotvrzují správný poměr výšky a šířky.
4. Projděte obrys a odečty. Zkontrolujte ruční kreslení i návrh AI, přiřazení otvorů, zakryté úseky a překryvy.
5. Doplňte nejasný podklad. Pořiďte vhodnější snímek nebo proveďte jiné zaměření. Zapište, co je změřené a co zůstává odhadem.
6. Znovu posuďte výsledek a jeho účel. Po změně vstupů prověřte plochy i kontrolní stav. Rozhodující je použitelnost doložených podkladů pro zamýšlenou práci.

Cílem je zlepšit podklady, nikoli pouze dosáhnout nižšího procenta. Změna nastavení bez opory ve skutečnosti není kontrolou měření.

Zobrazené procento nepoužívejte jako jedinou podmínku přijetí plochy. Odhad nestačí, pokud chybí známý rozměr, potřebné hrany jsou zakryté, měřená rovina není jasná nebo plochu nelze nezávisle prověřit.

Přijatelnost závisí na účelu a citlivosti navazujícího posouzení. Nelze stanovit jednu univerzální procentní hranici pro všechny budovy a výstupy. U důležitých nebo sporných ploch doplňte nezávislé zaměření a rozdíl vyšetřete.

Opakované překreslení téže fotografie je kontrola práce s podkladem. Porovnání s nezávisle provedeným zaměřením přináší jiný důkaz. Automatické geometrické testy ověřují konkrétní testované případy a samy nepotvrzují přesnost skutečné budovy.

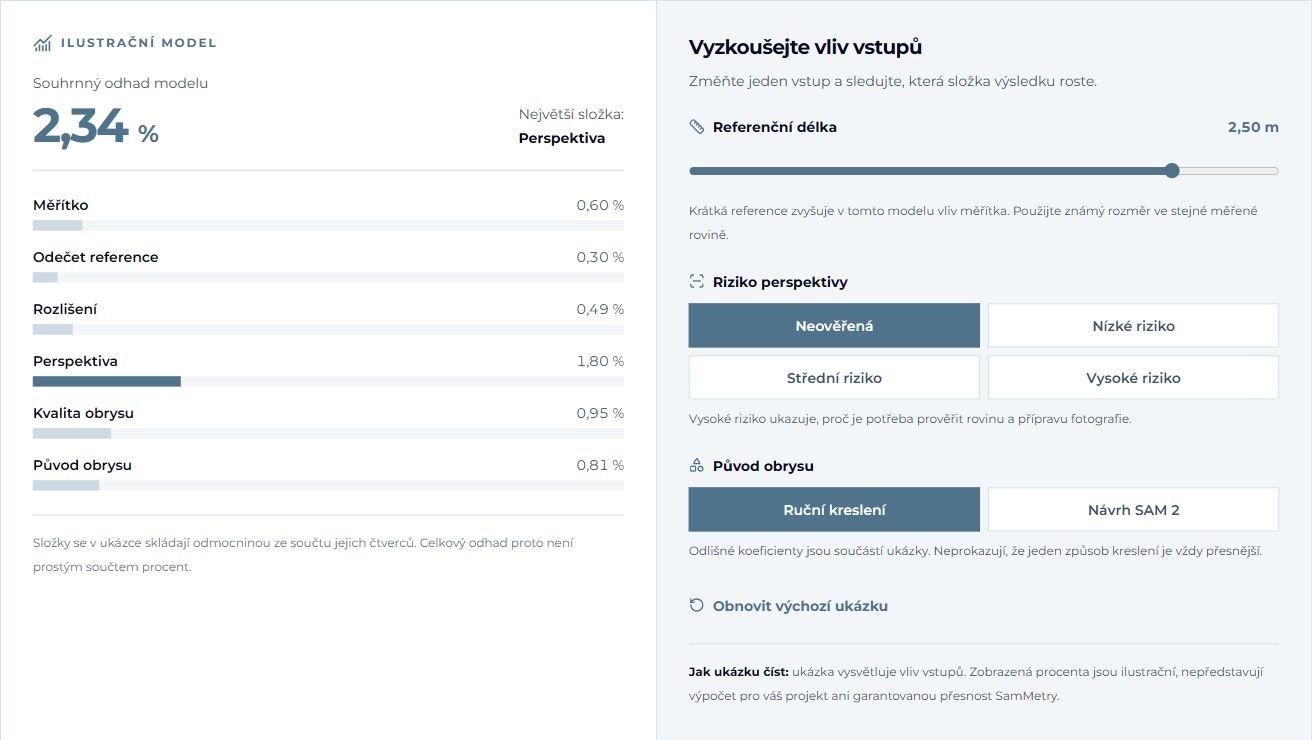

Interaktivní ukázka na stránce SamMetry vysvětluje, jak mohou vybrané vstupy ovlivňovat odhad. Její procenta jsou ilustrační. Nejde o výpočet vašeho projektu ani o garantovanou přesnost programu.

Koeficienty ukázky proto nepoužívejte jako pravidlo pro přepočet vlastních měření. Skutečné plochy posuzujte podle jejich konkrétní fotografie, měřítka, obrysů a provedených kontrol.

Projděte kontrolu podkladů v SamMetry. Základní postup najdete v části Vyfoťte. Zaměřte. Předejte. a rozsah odborné kontroly na stránce Ověření a metodika.

Pro návaznost potvrzených údajů slouží přehled předání projektu do ArchThermu.
